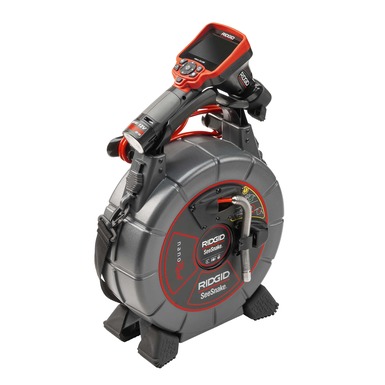

Sistema de inspección industrial por video SeeSnake® nanoReel®

Sistema de inspección industrial por video SeeSnake® nanoReel®

1" (25 mm) con capacidad de hasta 85' (25 m). Supera codos de 90° en casi todas las acometidas de 1-3/16" (30 mm).

El sistema nanoReel abre nuevas posibilidades cuando se necesita una cámara de inspección en largos recorridos de diámetro pequeño. Ahora puede utilizarse el sistema nanoReel para aplicaciones donde solo podían llegar los introscopios. Tubos de calderas, acometidas de suministro, sistemas aspersores y una amplia diversidad de aplicaciones especiales pueden inspeccionarse con el sistema nanoReel.

Mostrar menos
Más información
Solicitar una demostración
Solicitar información
Inscriba su producto
Lista de Piezas

Características

  • Cámara de diámetro pequeño y radio de codos cerrados que permite inspeccionar acometidas de hasta 85' (25 m) con codos cerrados en acometidas de 1" (25 mm).
  • Unidad ligera y compacta, de fácil transporte y almacenamiento eficiente.
  • Tambores intercambiables que permiten sustituir el tambor interior, según la aplicación.

Tambores intercambiables (se venden por separado)

  • L100/L100C - Acometidas de 1-1/2" a 5" (40-125 mm) con un cable de empuje más rígido para poder inspeccionar acometidas de hasta 100 pies (30 m)
  • D30 y D65S - Diámetros pequeños con codos cerrados, de 1-1/2" a 4" (40-100 mm), sifones, codos de inodoro, acometidas de piscina hasta 65 pies (20 m)
  • N85S - Acometidas de diámetro ultrapequeño, de 1" a 2" (25-50 mm) con codos cerrados para aplicaciones especializadas

Especificaciones

Cabezal de cámara 0,62 (15,5 mm)
Longitud del cable 85' (25 m)
Diám. del cable 0,25 (6,3 mm)
Capacidad de la línea Capacidad de la acometida | 1" a 2" (25 mm a 50 mm)
Peso 9,5 lb (4,1 kg)
Tamaño Largo 13,25" (33,7 cm), ancho 6,6" (16,8 cm), alto 17,5" (44,5 cm)
Resolución 656 x 492
Guía esférica Se incluyen 2
Sonda 512 Hz
Contador No disponible
*El sistema nanoReel recorrerá un tubo recto de 1 in [25 mm], pero su capacidad de pasar más allá de las vueltas de 90‑grados dependerá del material y la construcción de uniones y tubos individuales. Revise el material que intenta inspeccionar para asegurarse de que la cámara pueda pasar a través de las vueltas con éxito. Algunas conexiones en las uniones de diámetro pequeño permitirán el paso de la cámara en solo una dirección.

Información para pedidos

Información para pedidos

{{model}}
Número de catálogo Descripción Peso
lb kg
40013 Carrete nanoReel® N85S (SeeSnake) PAL  9,5  4,1
40003 Carrete nanoReel® N85S (CA350) PAL  9,5  4,1
40823 Sistema nanoReel® N85S/micro CA-350 (230 V) (PAL)  10,8  4,7
  • 40003 - Carrete nanoReel® N85S (CA350) PAL
  • 55903 - Cámara de inspección portátil CA-350, incluye batería de 12 V y cargador
40818 Sistema nanoReel® N85S/micro CA-350 NTSC  10,8  4,7
  • 37888 - Cámara de inspección micro CA-300 (enchufe tipo A para Norteamérica)
  • 39998 - nanoReel® N85S (CA-350) NTSC
39998 nanoReel® N85S (CA-350) NTSC  9,5  4,1
40008 nanoReel® N85S (SeeSnake) NTSC  9,5  4,1
55903 Cámara de inspección portátil CA-350, incluye batería de 12 V y cargador  2,0  0,9
SeeSnake: el carrete que contiene el cable de empuje y el cabezal de cámara con un cable de conexión para un monitor SeeSnake.
CA-300/350: el carrete que contiene el cable de empuje y la cabezal de cámara con un cable de conexión para un monitor CA-300/350.
Accesorios
{{model}}
Número de catálogo N.° de modelo Descripción Peso Longitud
lb kg pies m
33108   Cable de interconexión para monitor SeeSnake®  0,6  0,31  10,0  3,0
33113   Cable de interconexión para monitor CA-350  0,6  0,31  5,5  1,7
40443 N85S  Tambor nanoReel® N85S solo NTSC  7,0  -  -  -
35243 L100C  Tambor microReel™ L100C solo NTSC  5,5  2,50  -  -
37483 D65S  Tambor microDRAIN® D65S solo NTSC  5,3  2,40  -  -
42778   Juego de guías de tubo de 30 mm y 25 mm, cabezal de cámara de 16 mm, paquete de 2 unidades  0,2  0,09  -  -
42863   Cabezal de cámara (NTSC)  -  -  -  -
